بررسی کامل اجزای بال ولو دانفوس و نقش هر کدام در عملکرد سیستم تبرید

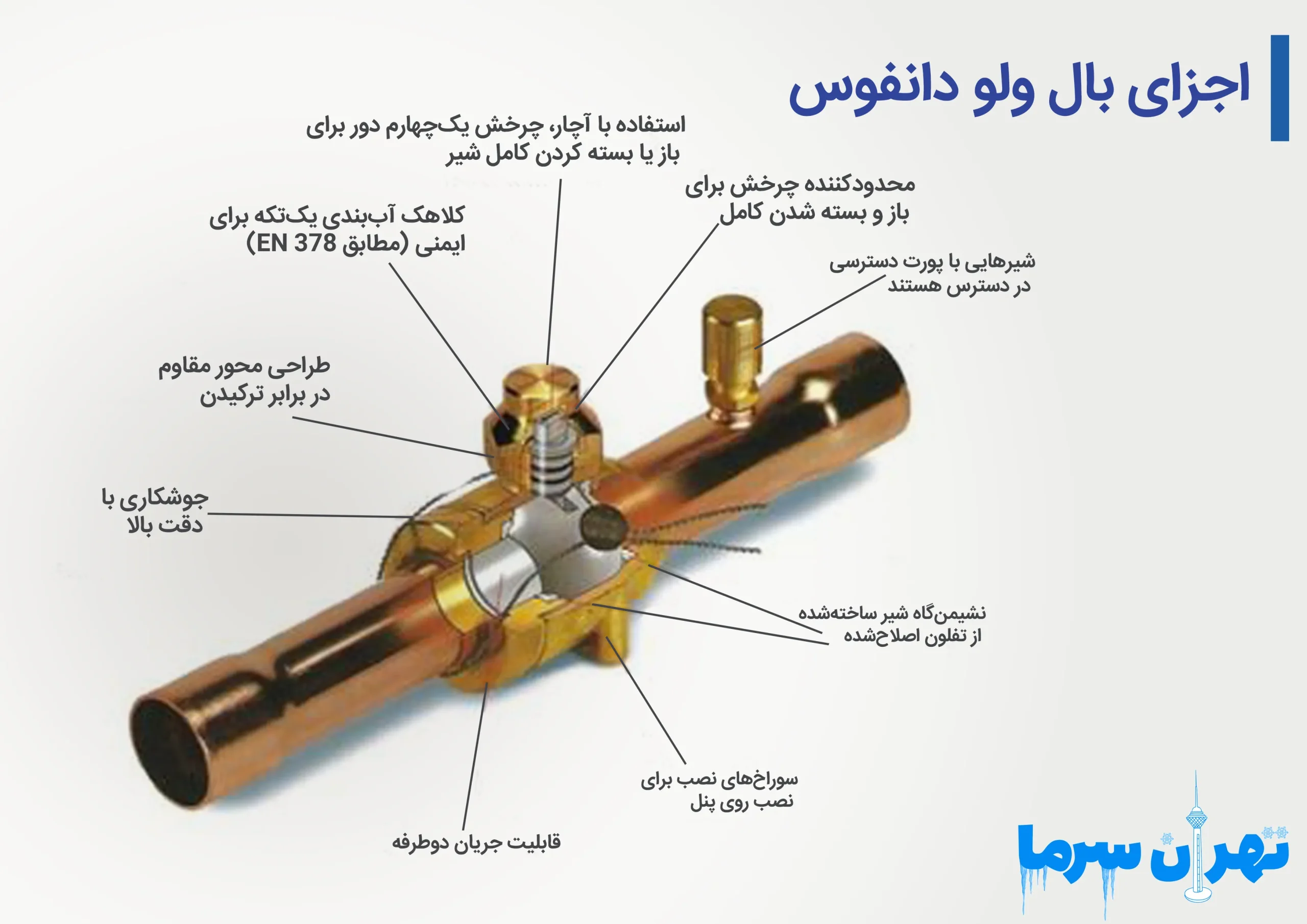

بال ولو دانفوس یکی از مهم‌ترین قطعات مورد استفاده در سیستم‌های برودتی و تهویه‌مطبوع به شمار می‌رود. نقش بال ولو دانفوس در این سیستم‌ها، قطع و وصل جریان مبرد به‌صورت سریع و ایمن است که این ویژگی باعث افزایش بهره‌وری و سهولت در عملیات سرویس و نگهداری می‌شود. اجزای بال ولو دانفوس شامل بدنه برنجی مقاوم، نشیمن‌گاه ساخته‌شده از تفلون اصلاح‌شده، محور ضد ترکیدگی، و پورت‌های دسترسی جهت شارژ یا تخلیه سیستم می‌باشد.

۱. بدنه (Body)

بدنه اصلی بال ولو دانفوس از فولاد یا برنج با روکش ضدزنگ ساخته می‌شود تا در برابر فشار و خوردگی مقاومت بالایی داشته باشد. طراحی بدنه به‌گونه‌ای است که بتواند جریان مبرد را با حداقل افت فشار عبور دهد. استحکام بدنه نقش مستقیمی در ایمنی و دوام کلی شیر دارد، به‌ویژه در سیستم‌هایی که در معرض نوسانات دمایی و فشار بالا هستند.

۲. توپی داخلی (Ball)

توپی یا گوی داخلی که معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم ساخته می‌شود، نقش اصلی در باز و بسته کردن مسیر جریان را بر عهده دارد. این توپ با چرخش ۹۰ درجه (¼ دور) مسیر عبور سیال را باز یا بسته می‌کند. سطح صیقلی و دقیق این قطعه باعث آب‌بندی کامل و کاهش نشتی می‌شود که برای حفظ بهره‌وری سیستم تبرید بسیار اهمیت دارد.

۳. نشیمن‌گاه شیر (Valve Seat)

نشیمن‌گاه معمولاً از تفلون (PTFE) یا مواد مشابه ساخته می‌شود که در برابر خوردگی، دما و فشار مقاوم‌اند. این بخش باعث ایجاد آب‌بندی کامل بین توپی و بدنه می‌شود. کیفیت نشیمن‌گاه تأثیر مستقیم بر جلوگیری از نشتی داخلی و حفظ فشار مناسب در سیستم دارد.

۴. دسته و مکانیزم چرخشی (Handle & Rotation Mechanism)

دسته شیر به کاربر امکان می‌دهد که به‌راحتی و تنها با یک چرخش ۹۰ درجه، شیر را باز یا بسته کند. برخی از مدل‌ها دارای محدودکننده چرخش (Rotation Stop) هستند که از باز شدن یا بسته شدن بیش از حد جلوگیری می‌کند. همچنین امکان قفل‌کردن دسته در برخی مدل‌ها وجود دارد که به افزایش ایمنی سیستم کمک می‌کند.

۵. محور ضد ترکیدگی (Burst-Proof Spindle)

محور چرخشی که وظیفه انتقال حرکت از دسته به توپ را دارد، در طراحی‌های جدید به‌گونه‌ای ساخته شده که در برابر ترکیدگی و شکستگی مقاوم باشد. این ویژگی از نشت ناگهانی مبرد جلوگیری کرده و امنیت سیستم را در شرایط بحرانی حفظ می‌کند.

۶. کلاهک آب‌بندی (Seal Cap)

کلاهک یا درپوش آب‌بندی، معمولاً از پلاستیک مقاوم یا PTFE ساخته می‌شود و نقش آن جلوگیری از نفوذ رطوبت یا آلودگی به داخل شیر است. در برخی مدل‌ها، این کلاهک به‌صورت یک‌تکه طراحی شده تا مطابق استانداردهای ایمنی مانند EN 378 باشد. وجود این بخش برای حفظ عملکرد طولانی‌مدت شیر بسیار مهم است.

۷. پورت دسترسی (Access Port)

در برخی مدل‌ها، یک پورت مخصوص برای شارژ یا تخلیه مبرد در نظر گرفته شده است. این پورت امکان انجام عملیات سرویس و نگهداری بدون نیاز به باز کردن کامل سیستم را فراهم می‌کند. وجود این ویژگی در بال ولو دانفوس باعث سهولت در بازرسی و تست سیستم می‌شود.

اجزای بال ولو دانفوس هر کدام نقش مشخصی در عملکرد ایمن، مؤثر و پایدار سیستم تبرید ایفا می‌کنند. طراحی دقیق و استفاده از مواد باکیفیت در این اجزا، باعث شده است که بال ولوهای دانفوس به‌عنوان انتخابی مطمئن در صنایع مختلف شناخته شوند. شناخت این اجزا برای نصابان، تکنسین‌ها و مهندسان فعال در حوزه تبرید ضروری است و می‌تواند در افزایش عمر مفید تجهیزات و کاهش هزینه‌های نگهداری مؤثر باشد.

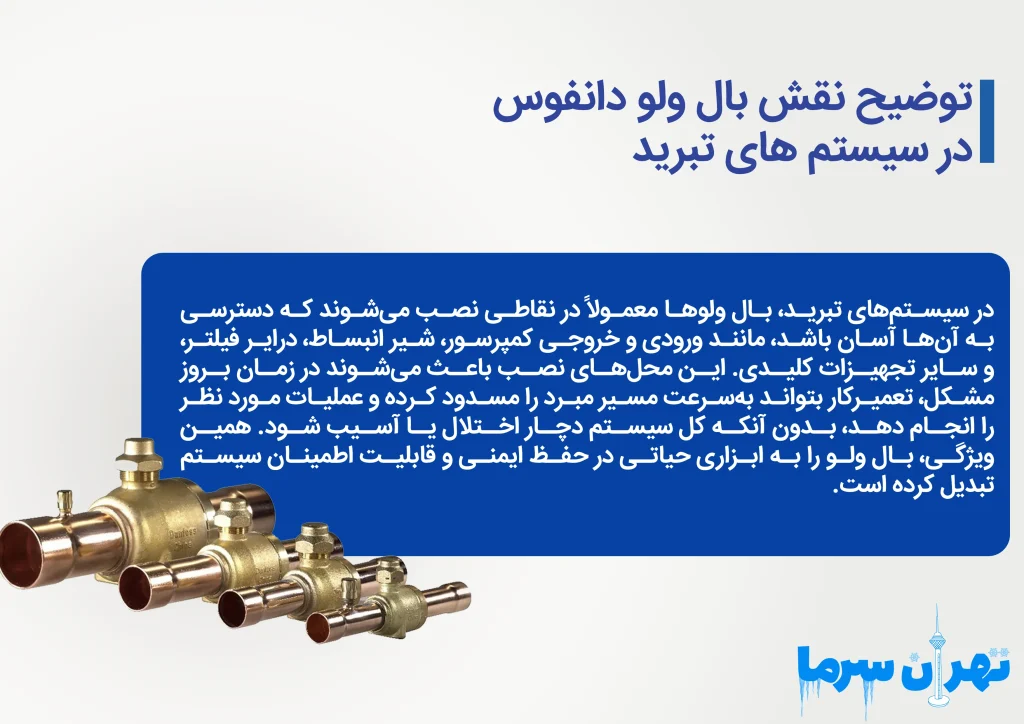

توضیح نقش بال ولو دانفوس در سیستم های تبرید

بال ولو دانفوس یکی از مهم‌ترین اجزای کنترلی در سیستم‌های تبرید و تهویه‌مطبوع به شمار می‌رود که نقش اساسی در مدیریت جریان مبرد ایفا می‌کند. این شیرها که با طراحی ساده اما بسیار دقیق تولید می‌شوند، وظیفه دارند جریان سیال را در خطوط تبریدی قطع یا وصل کنند و به‌ویژه در زمان‌های تعمیر، سرویس یا تنظیم سیستم، عملکردی حیاتی دارند.

بال ولوها در بخش‌های مختلف سیستم نصب می‌شوند تا امکان ایزوله کردن قطعات یا مسیرها را فراهم کنند، بدون اینکه نیازی به تخلیه کامل مبرد از کل سیستم باشد.

ساختار عملکردی بال ولو دانفوس مبتنی بر یک توپ فلزی یا آلیاژی است که درون محفظه شیر قرار دارد و با چرخش ۹۰ درجه، مسیر عبور سیال را باز یا بسته می‌کند. این مکانیزم ساده و بدون اصطکاک بالا، اجازه می‌دهد تا عملیات قطع و وصل با سرعت بالا و کمترین میزان نشتی انجام گیرد.

یکی از مزایای این نوع طراحی، نیاز به نیروی کم برای عملکرد و درعین‌حال تضمین آب‌بندی کامل مسیر است که به‌خصوص در سیستم‌های با فشار بالا یا کاربردهای حساس، اهمیت ویژه‌ای پیدا می‌کند.

در سیستم‌های تبرید، بال ولوها معمولاً در نقاطی نصب می‌شوند که دسترسی به آن‌ها آسان باشد، مانند ورودی و خروجی کمپرسور، شیر انبساط، درایر فیلتر، و سایر تجهیزات کلیدی. این محل‌های نصب باعث می‌شوند در زمان بروز مشکل، تعمیرکار بتواند به‌سرعت مسیر مبرد را مسدود کرده و عملیات مورد نظر را انجام دهد، بدون آنکه کل سیستم دچار اختلال یا آسیب شود. همین ویژگی، بال ولو را به ابزاری حیاتی در حفظ ایمنی و قابلیت اطمینان سیستم تبدیل کرده است.

بال ولو دانفوس علاوه بر کنترل جریان، در بسیاری از مدل‌ها دارای پورت دسترسی نیز هست. این پورت‌ها امکان اندازه‌گیری فشار، تخلیه گاز، یا شارژ مبرد را فراهم می‌کنند و نقش بسیار مهمی در فرایندهای عیب‌یابی، راه‌اندازی اولیه یا سرویس دوره‌ای دارند. وجود این قابلیت‌های جانبی باعث شده است تا این قطعه نه‌تنها یک شیر ساده، بلکه یکی از اجزای چندکاره و هوشمند سیستم‌های برودتی به شمار رود.

از نظر فنی، بال ولوهای دانفوس به‌گونه‌ای طراحی شده‌اند که در برابر نوسانات دمایی، رطوبت بالا و فشارهای متغیر عملکرد پایداری داشته باشند. استفاده از موادی مانند برنج، فولاد ضدزنگ و تفلون در ساخت اجزا، ضمن افزایش دوام شیر، مقاومت آن را در برابر خوردگی، نشتی و آسیب‌های مکانیکی بالا می‌برد. همچنین طراحی محور مقاوم در برابر ترکیدگی، و نشیمن‌گاه‌های مقاوم به سایش و حرارت، تضمین می‌کنند که شیر در طولانی‌مدت عملکرد مطمئنی داشته باشد.

بال ولو دانفوس نه‌تنها یک قطعه مکانیکی ساده برای باز و بسته کردن مسیر است، بلکه نقشی کلیدی در ایمنی، بهره‌وری، و پایداری عملکرد سیستم‌های تبرید ایفا می‌کند. بدون حضور این قطعه، کنترل و مدیریت جریان مبرد به‌ویژه در شرایط اضطراری یا زمان‌های سرویس بسیار دشوار و پرریسک می‌شد. به همین دلیل، استفاده از بال ولو باکیفیت، به‌ویژه از برندهایی معتبر مانند دانفوس، یکی از اصول اساسی در طراحی و نگهداری سیستم‌های تبرید مدرن محسوب می‌شود.

تحلیل فنی اجزای بال ولو دانفوس در کاربردهای فشار بالا

در سیستم‌های فشار بالا، اولین نکته‌ای که اهمیت پیدا می‌کند، بدنه بال ولو است. بدنه معمولاً از برنج سخت یا فولاد ضدزنگ ساخته می‌شود و طراحی آن به‌گونه‌ای است که بتواند فشارهای بالا را بدون تغییر شکل یا نشت تحمل کند.

در مدل‌های مخصوص کاربردهای فشار بالا، ضخامت بدنه افزایش‌یافته و نقاط جوش یا اتصالات با تکنولوژی لیزر بادقت بالا انجام می‌شوند تا حداکثر استحکام مکانیکی فراهم شود. این ساختار بدنه نه‌تنها فشار داخلی را تحمل می‌کند، بلکه در برابر شوک‌های ناگهانی فشار نیز عملکردی پایدار دارد.

در ادامه، توپی داخلی به‌عنوان عنصر اصلی در باز و بسته کردن مسیر جریان، نقش حیاتی دارد. در کاربردهای فشار بالا، این توپ از فولاد آلیاژی با روکش کروم یا نیکل ساخته می‌شود تا مقاومت بیشتری در برابر سایش، فشار، و خوردگی داشته باشد.

سطح صیقلی و دقیق توپ باعث می‌شود که در حین باز و بسته شدن، آب‌بندی به‌صورت کامل و بدون نشتی صورت گیرد. در فشارهای بالا، کوچک‌ترین نقص در سطح توپ می‌تواند منجر به نشت یا افت فشار سیستم شود، بنابراین کیفیت ساخت این قطعه بسیار حیاتی است.

نشیمن‌گاه شیر نیز از اجزای بال ولو دانفوس است که در فشار بالا تحت تنش زیادی قرار می‌گیرد. در بال ولو دانفوس، نشیمن‌گاه معمولاً از تفلون اصلاح‌شده ساخته می‌شود که مقاومت بسیار بالایی در برابر دمای بالا، فشار، و مواد شیمیایی دارد.

در مدل‌های فشار بالا، طراحی نشیمن‌گاه به‌گونه‌ای انجام می‌شود که با فشرده‌شدن تحت‌فشار، سطح تماس آن با توپ افزایش یابد و در نتیجه آب‌بندی کامل حتی در شرایط سخت حفظ شود. این ماده خاص از تغییر شکل غیرقابل‌بازگشت نیز جلوگیری می‌کند، عاملی که در دوام شیر نقش کلیدی دارد.

درنظرگرفتن محور چرخشی یا Spindle نیز در طراحی فشار بالا اهمیت دارد. دانفوس از طراحی مقاوم در برابر ترکیدگی بهره می‌برد که در آن محور به‌گونه‌ای طراحی شده که در صورت افزایش ناگهانی فشار، دچار شکست یا تغییر شکل نشود. این طراحی به‌ویژه برای جلوگیری از نشت ناگهانی یا خروج سیال بسیار حیاتی است، چرا که هرگونه خرابی در این ناحیه می‌تواند منجر به حوادث جدی یا از کار افتادن کامل سیستم شود.

از سوی دیگر، کلاهک آب‌بندی و واشرهای داخلی در بال ولو دانفوس نیز نقش مکملی در حفظ ایمنی شیر دارند. در فشارهای بالا، فشار وارده به نقاط اتصال بسیار زیاد است و در صورت نبودن کلاهک و آب‌بندی مناسب، احتمال نشت افزایش می‌یابد. در بال ولو دانفوس، این اجزا به‌صورت یک‌تکه و با استانداردهای ایمنی بالا مانند EN 378 طراحی می‌شوند تا از اطمینان عملکرد حتی در شرایط بحرانی اطمینان حاصل شود.

ویژگی دیگر قابل‌توجه در مدل‌های مخصوص فشار بالا، پورت‌های دسترسی باقابلیت تحمل فشار بالا است. این پورت‌ها که برای شارژ، تخلیه یا اندازه‌گیری فشار طراحی شده‌اند، با آب‌بندی چندلایه و رزوه‌کاری دقیق تولید می‌شوند تا در حین استفاده، هیچ‌گونه نشت یا افت فشاری رخ ندهد. این ویژگی‌ها باعث می‌شود بال ولو دانفوس، نه‌تنها ابزار کنترل جریان، بلکه ابزاری دقیق برای اندازه‌گیری و تست نیز باشد.

در کنار اجزای فیزیکی، نحوه نصب و نگهداری این شیرها نیز در عملکرد آن‌ها در شرایط فشار بالا تأثیرگذار است. طراحی سوراخ‌های نصب دقیق روی بدنه به تکنسین‌ها اجازه می‌دهد تا شیر را به‌صورت ایمن روی پنل یا شاسی ثابت کنند و از هرگونه لرزش یا تغییر موقعیت که می‌تواند باعث ترک یا نشتی شود، جلوگیری کنند.

اجزای بال ولو دانفوس در مدل‌های فشار بالا به‌گونه‌ای طراحی شده‌اند که بتوانند در برابر شرایط شدید کاری، از جمله فشار، دما، و نوسانات لحظه‌ای، مقاومت کرده و عملکردی پایدار، ایمن و قابل‌اعتماد ارائه دهند. انتخاب این شیرها برای کاربردهای صنعتی نه‌تنها به کاهش ریسک نشتی و خرابی کمک می‌کند، بلکه به افزایش طول عمر کل سیستم تبرید نیز منجر می‌شود.

تأثیر کیفیت اجزای بال ولو دانفوس بر دوام و ایمنی سیستم‌های برودتی

کیفیت اجزای بال ولو دانفوس نقش بسیار مهمی در دوام و ایمنی سیستم‌های برودتی ایفا می‌کند. استفاده از بال ولوهای باکیفیت و استاندارد سبب می‌شود تا عملکرد سیستم به‌صورت پایدار حفظ شود و از بروز نشت یا خرابی‌های ناگهانی جلوگیری گردد.

این موضوع نه‌تنها طول عمر تجهیزات را افزایش می‌دهد، بلکه ایمنی کل سیستم را نیز تضمین می‌کند و از خطرات احتمالی ناشی از خرابی‌های ناگهانی مثل نشت گاز یا کاهش فشار جلوگیری می‌کند. در نتیجه، انتخاب بال ولوهای دانفوس باکیفیت بالا یکی از عوامل کلیدی برای بهره‌وری بهینه و ایمنی سیستم‌های برودتی به شمار می‌آید.

تعمیر و نگهداری اجزای بال ولو دانفوس: نکات کاربردی برای تکنسین‌ها

تعمیر و نگهداری اجزای بال ولو دانفوس از اهمیت بالایی برخوردار است، زیرا این قطعات نقش کلیدی در کنترل جریان سیالات در سیستم‌های برودتی ایفا می‌کنند و هرگونه نقص یا خرابی در آن‌ها می‌تواند منجر به کاهش کارایی سیستم و حتی بروز مشکلات ایمنی شود.

برای تکنسین‌ها، آشنایی با نکات کاربردی در نگهداری این اجزا ضروری است؛ از جمله این نکات می‌توان به بررسی دوره‌ای وضعیت فیزیکی بال ولو، پاک‌سازی منظم قطعات برای جلوگیری از گرفتگی و تجمع آلودگی، استفاده از ابزارهای مخصوص برای باز و بسته کردن صحیح آن‌ها و اطمینان از سلامت اتصالات و آب‌بندی‌ها اشاره کرد.

همچنین، توجه به دستورالعمل‌های کارخانه سازنده دانفوس در هنگام سرویس و تعویض قطعات باعث می‌شود عملکرد بال ولو به بهترین شکل حفظ شود و عمر مفید آن افزایش یابد. رعایت این نکات نه‌تنها از بروز خرابی‌های ناگهانی جلوگیری می‌کند؛ بلکه به بهینه‌سازی مصرف انرژی و کاهش هزینه‌های تعمیرات در بلندمدت کمک شایانی می‌نماید.

چرا برای انتخاب بهترین قطعات و گزینه‌ها برای ساخت سردخانه، به شرکت مهندسی تهران سرما مراجعه کنیم؟

شرکت مهندسی تهران سرما به‌عنوان یکی از پیش‌گامان حوزه ساخت سردخانه، با بهره‌گیری از تخصص فنی بالا، تجربه گسترده و استفاده از قطعات و تجهیزات باکیفیت برتر، بهترین گزینه برای انتخاب قطعات و راهکارهای مناسب در این صنعت محسوب می‌شود.

این شرکت با شناخت دقیق نیازهای هر پروژه و ارائه مشاوره‌های تخصصی، تضمین می‌کند که تمامی اجزا به‌صورت بهینه و متناسب با شرایط محیطی و عملکرد مورد انتظار انتخاب شوند. همچنین، تهران سرما با پشتیبانی فنی مستمر و رعایت استانداردهای بین‌المللی، اطمینان می‌دهد که سردخانه‌های ساخته شده از نظر دوام، بهره‌وری انرژی و ایمنی در سطحی بی‌نظیر قرار دارند و مشتریان خود را در رسیدن به بهترین نتیجه همراهی می‌کند.

شما می‌توانید برای کسب اطلاعات بیشتر در مورد قیمت ساخت سردخانه به سایت تهران سرما مراجعه کرده و با شماره‌های ۰۹۱۲۱۹۰۶۴۱۸ و ۰۲۱۷۷۹۷۲۲۵۶ تماس حاصل کنید.

در سیستم‌های تبرید صنعتی و تجاری، استفاده از بال ولو دانفوس به دلیل کیفیت بالا و عملکرد مطمئن، بسیار رایج است. نقش بال ولو دانفوس این است که جریان مبرد را به‌صورت دقیق کنترل کرده و امکان قطع و وصل سریع را فراهم کند، بدون اینکه به سیستم آسیبی وارد شود. با نگاهی به اجزای بال ولو دانفوس می‌توان به طراحی مقاوم، آب‌بندی مؤثر، و قابلیت نصب آسان آن پی برد که همگی در بهبود عملکرد کلی سیستم نقش دارند.
